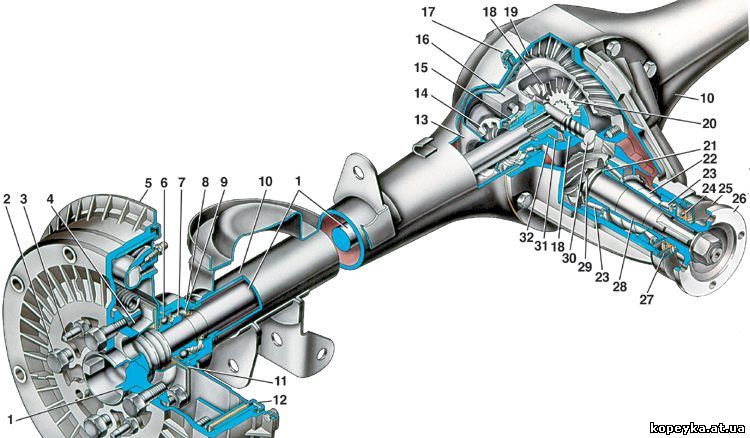

1 – полуось;
2 – болт крепления колеса;
3 – направляющий штифт;
4 – маслоотражатель;
5 – тормозной барабан;
6 – подшипник полуоси;
7 – запорное кольцо;
8 – фланец балки заднего моста;
9 – сальник полуоси;
10 – балка заднего моста;
11 – пластина крепления подшипника;
12 – щит заднего тормоза;
13 – направляющая полуоси;
14 – регулировочная гайка;
15 – подшипник коробки дифференциала;
16 – крышка подшипника;
17 – сапун; 18 – сателлит;
19 – ведомая шестерня;
20 – шестерня полуоси;
21 – регулировочное кольцо ведущей шестерни;
22 – распорная втулка;
23 – подшипники ведущей шестерни;
24 – сальник ведущей шестерни;
25 – грязеотражатель;
26 – фланец;
27 – маслоотражатель;
28 – картер редуктора заднего моста;
29 – ведущая шестерня;
30 – ось сателлитов;
31 – регулировочная шайба;
32 – коробка дифференциала


Задние мосты автомобилей ВАЗ-2101; ВАЗ-2102 и их модификаций имеют одинаковое устройство и полностью унифицированы, за исключением редукторов, главная передача которых имеет разное передаточное число. У ВАЗ-2101 и его модификаций оно составляет 4,3, а на ВАЗ-2102 – 4,44. Для отличия редукторов для «универсала», на их горловине наносится буква «у».

К балке 10 заднего моста крепится редуктор 28, в котором расположены главная передача и дифференциал. Ведущая 29 и ведомая 19 шестерни главной передачи спарены по контакту и шуму, поэтому, при повреждении одной из них, заменяются обе. Между внутренними кольцами подшипников 23 ведущей шестерни расположена распорная втулка 22, которая, деформируясь при затягивании гайки ведущей шестерни, обеспечивает предварительный натяг в ее подшипниках.

Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо 21, определяющее правильное положение ведущей шестерни относительно ведомой.

Ведомая шестерня главной передачи крепится к фланцу коробки 32 дифференциала, которая вращается на двух подшиниках 15. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестернями регулируется гайками 14, завернутыми в разъемные постели подшипников. Полуосевые шестерни 20 установлены в цилиндрических гнездах коробки дифференциала и опираются на коробку через опорные шайбы 31. Подбором шайб по толщине, устанавливается боковой зазор 0,0–0,1 мм между зубьями сателлитов и полуосевых шестерен.

Полуось 1 внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник 6, который закреплен на полуоси запорным кольцом 7. Подшипник полуоси уплотняется в гнезде балки заднего моста с внутренней стороны самоподжимным сальником 9, а снаружи – резиновым кольцом, зажатым между щитом тормоза 12 и фланцем балки заднего моста. Подшипник закреплен в гнезде балки пластиной 11, которая совместно с маслоотражателем 4 и щитом тормоза, крепится четырьмя болтами к фланцу балки.

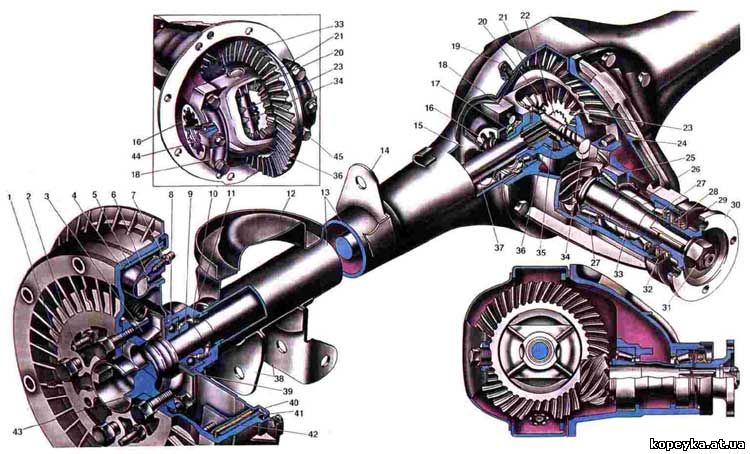

1. Болт крепления тормозного барабана колеса;

2. Направляющий штифт;

3. Маслоотражатель подшипника полуоси;

4. Тормозной барабан;

5. Чугунное кольцо тормозного барабана;

6. Колесный цилиндр заднего тормоза;

7. Штуцер для прокачки привода тормозного механизма;

8. Подшипник полуоси;

9. Запорное кольцо подшипника;

10. Фланец балки заднего моста;

11. Сальник полуоси;

12. Опорная чашка пружины подвески;

13. Балка заднего моста;

14. Кронштейн крапления верхней штанги подвески;

15. Направляющая полуоси;

16. Гайка подшипника дифференциала;

17. Подшипник коробки дифференциала;

18. Крышка подшипника коробки дифференциала;

19. Сапун;

20. Сателлит дифференциала;

21. Ведомая шестерня главной передачи;

22. Левая полуось;

23. Шестерня полуоси;

24. Картер редуктора заднего моста;

25. Регулировочное кольцо ведущей шестерни;

26. Распорная втулка подшипников;

27. Подшипник ведущей шестерни;

28. Сальник ведущей шестерни;

29. Грязеотражатель сальника;

30. Фланец-вилка карданного шарнира;

31. Гайка; 32. Маслоотражатель;

33. Ведущая шестерня главной передачи;

34. Ось сателлитов;

35. Опорная шайба шестерни полуоси;

36. Коробка дифференциала;

37. Правая полуось;

38. Кронштейны крепления деталей подвески;

39. Упорная пластина подшипника полуоси;

40. Щит заднего тормоза;

41. Колодка заднего тормозного механизма;

42. Фрикционная накладка:

43. Фланец полуоси;

44. Стопорная пластина;

45. Болт крепления крышки подшипника.

Крутящий момент от карданной передачи передается на ведущие колеса автомобиля через главную передачу, дифференциал и полуоси. Эти механизмы установлены в заднем мосту автомобиля, который состоит из двух базовых деталей: балки 13 и картера 24 редуктора заднего моста. Балка 13 заднего моста состоит из двух штампованных кожухов, сваренных продольными швами.

К. концам кожухов приварены два стальных фланца 10, в которых проточены гнезда для подшипников 8 и сальников 11 полуосей. С торца во фланцах выполнены отверстия для болтов крепления щитов 40 тормозных механизмов колес. Эти же болты с гайками крепят маслоотражатель 3 и пластину 39, которая удерживает в гнезде фланца подшипник полуоси. Пластина крепления подшипника полуоси и маслоотражатель соединены между собой винтами через уплотнительную прокладку. На концах балки заднего моста приварены опорные чашки пружин задней подвески и кронштейны для крепления штанг и амортизаторов подвески.

В средней части балка расширена и имеет сквозной проем, к задней стороне которого приварена штампованная крышка с расположенным в ней маслоналивным (одновременно и контрольным) отверстием, закрытым пробкой. К переднему обработанному торцу проема крепится болтами картер 24 редуктора заднего моста. Сверху в балку ввернут сапун 19 с подпружиненным клапаном. Через сапун полость балки сообщается с атмосферой, что исключает повышение давления в полости балки и попадание в задний мост воды и грязи при преодолении водных преград. Внутри балки приварены направляющие 15 полуосей, облегчающие установку полуосей при сборке заднего моста. В нижней части балки расположено отверстие для слива масла. Оно закрыто пробкой с магнитом. Главная передача состоит из пары конических шесте- реи 33 и 21, передаточное число которых равно 4,1 (число зубьев у шестерни 21 41, а у шестерни 33 10).

Шестерни имеют гипоидное зацепление, при котором ось ведущей шестерни 33 смещена относительно оси шестерни 21, т. е. их оси не пересекаются, а перекрещиваются. Такие шестерни имеют сложную форму зуба, которая обеспечивает одновременное и плавное зацепление нескольких зубьев. Это уменьшает нагрузку на каждый зуб, увеличивает долговечность работы главной передачи и позволяет передавать больший крутящий момент. Однако такая передача требует специального масла (ТАД-17И) с противозадирными присадками. Шестерня 33 установлена на двух роликовых конических подшипниках 27, между внутренними кольцами которых расположена распорная втулка 26. Между внутренним подшипником и торцом шестерни установлено регулировочное кольцо 25, толщина которого находится в пределах от 2,55 до 3,35 мм через каждые 0,05 мм.

Семнадцать размеров регулировочного кольца позволяют с большой точностью регулировать взаимное положение ведущей и ведомой шестерен, обеспечивающее правильное зацепление их зубьев. На шлицевой конец шестерни 33 надет фланец 30, который крепится самоконтрящейся гайкой 31. К цилиндрической поверхности фланца поджимается рабочая кромка сальника 28. Он защищен от повреждений грязеотражателем 29. Между подшипником шестерни и фланцем зажат маслоотражатель 32. Для того чтобы ограничить осевое перемещение ведущей шестерни под рабочими нагрузками и обеспечить бесшумную и долговечную работу главной передачи, в подшипниках 27 шестерни устанавливается предварительный натяг. Он регулируется затягиванием гайки 31 до определенной деформации распорной втулки 26. Предварительный натяг определяется по моменту сопротивления проворачиванию шестерни. Шестерня 21 выполнена в виде зубчатого венца, который крепится к фланцу коробки дифференциала болтами.

Вместе с коробкой дифференциала шестерня вращается в двух роликовых конических подшипниках 17. Они устанавливаются в разъемных гнездах картера 24, которые имеют отъемные крышки 18. Предварительный натяг в подшипниках дифференциала, а также боковой зазор в зацеплении шестерен главной передачи, регулируется гайками -16. Положение гайки фиксируется пластиной 44, которая крепится к крышке 18 подшипника.

Дифференциал - конический двухсателлитный. Он состоит из двух сателлитов, расположенных на общей оси 34, двух полуосевых шестерен 23 и коробки дифференциала. Ось расположена в отверстиях коробки дифференциала и от выпадания удерживается шестерней 21. которая перекрывает отверстие в коробке. Полусферическая поверхность сателлитов опирается на полусферу коробки дифференциала. Сателлиты находятся в постоянном зацеплении с полуосевыми шестернями 23, цилиндрические пояски которых заходят в отверстия коробки дифференциала и являются их опорами. Между торцами полуосевых шестерен и коробкой дифференциала установлены опорные шайбы 35.

Полуось выполнена заодно с фланцем, к которому крепятся болтами 1 тормозной барабан и диск заднего колеса. Внутренний конец полуоси соединен шлицами с полуосевой шестерней 23, которая является опорой для внутреннего конца полуоси. Снаружи полуось опирается на шариковый подшипник 8, который зажат на полуоси между ее буртиком и запорным кольцом 9. Кольцо напрессовано на полуось в нагретом до 300 С состоянии. Подшипник полуоси уплотнен с внутренней стороны сальником 11, снаружи - резиновым кольцом, зажатым между щитом и фланцем балки заднего моста. Подшипник крепится в гнезде балки заднего моста пластиной 39, которая вместе с маслоотражателем 3 и щитом 40 тормоза крепится к торцу балки заднего моста.

Для того чтобы уменьшить вероятность попадания масла к тормозному механизму заднего колеса при повреждении сальника 11, на полуоси выполнены канавки, и установлен маслоотражатель 3. Для доступа к гайкам болтов крепления маслоотражателя 3, щита 40 и пластины 39. в полуоси имеются два отверстия для прохождения торцевого ключа.
