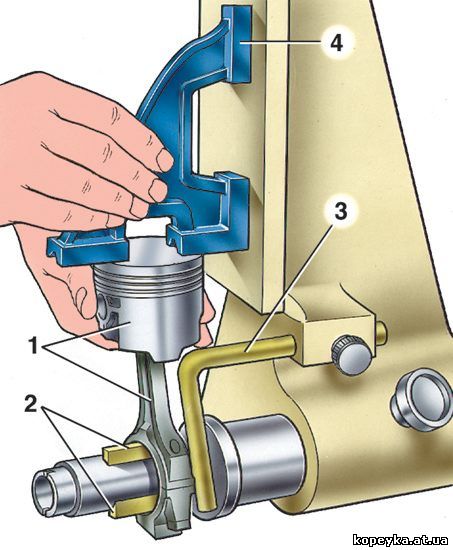

Проверка параллельности осей поршневого пальца и нижней головки шатуна

1 – собранный комплект шатун-палец-поршень;

2 – выдвижные ножи;

3 – упор;

4 – калибр

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой собранной шатунно-поршневой группы на двигатель проверьте параллельность осей группы специальным прибором.

2. Для проверки нижнюю головку шатуна (без вкладышей) центрируйте на выдвижных ножах 2, а на днище поршня установите калибр 4. Набором щупов проверьте зазор между вертикальной плитой приспособления и вертикальной плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра (в зависимости от того, чем он касается плиты – углом или верхним концом).

3. Зазор не должен превышать 0,4 мм. Если зазор больше, замените шатун.
